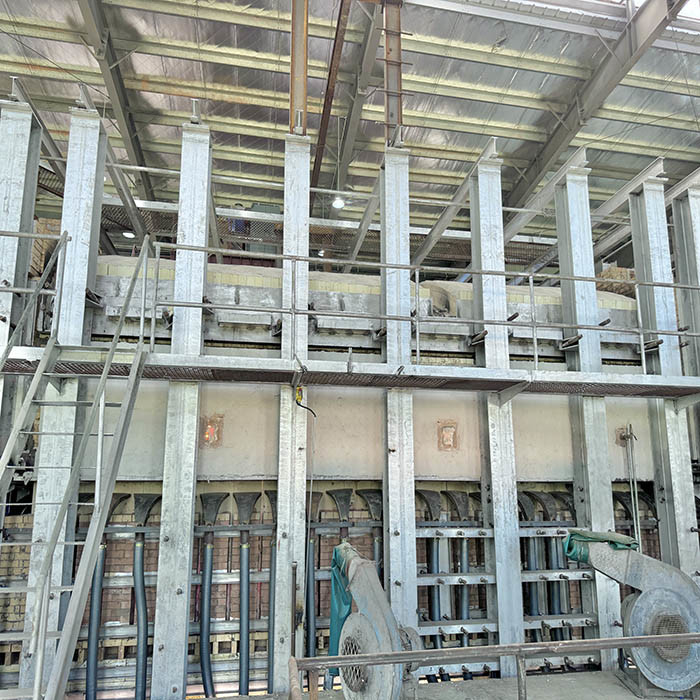

Forno de fusão a gás natural de 100 toneladas com extremidade aquecida para vidro doméstico

Forno de fusão de vidro a gás natural para vidro doméstico


1. Breve descrição

An ‌End-Fired Furnace‌ (is also called as ‌End-Port Furnace‌ or ‌Horseshoe-Fired Furnace‌) is an industrial thermal processing unit where ‌combustion burners are positioned at one or both ends‌ of the furnace chamberO fluxo de gás quente proveniente da combustão desloca-se ao longo da direcção do forno.transferência de calor através de um forno de fusão de vidro concebido com portas de combustão dispostas longitudinalmente e um caminho de chama em forma de U.
O forno de ponta tem uma pequena área de cobertura de chama, a reversão da chama traz flutuações periódicas de temperatura e movimento do ponto quente.

Além disso, o número de portos limita a largura do forno e a escala do forno.conchas de bolhas, tubos de vidro, etc.), produtos de prensagem e bolas de vidro sem exigência especial de qualidade do vidro.

A sua capacidade de fusão típica é de 30 500 t/d, em alguns casos pode chegar a 700 t/d. As limitações no tamanho do forno resultam do comprimento da chama e da largura da extensão da coroa, especialmente das portas do queimador.

A JEFFER Engineering desenhou e forneceu os fornos de termo para os clientes na China e a bordo.

3Estrutura do forno

• Secção de fundição de vidro

É a parte que derrete o material do lote e remove e homogeneiza o líquido de vidro. O espaço superior da seção de fusão é chamado de espaço de chama e a parte inferior é o tanque de fusão.A chama vem do queimador através da porta., e a porta é injetada com ar pré-aquecido para melhorar a eficiência da chama.

• Seção de abastecimento de ar de combustão

Após o ar quente e o gás saírem do regenerador, entram na câmara de pré-combustão através deste canal para mistura.Esta é também a passagem para o gás de combustão para fluir para o regenerador do espaço de chama.


• Casa do cão

Os materiais em lote são introduzidos no forno através da casa do cão, o calor é transferido através do espaço de chama para o líquido de vidro.


• Seção de arrefecimento

É uma parte para o resfriamento e homogeneização do líquido de vidro, que é também um acesso para a distribuição do líquido de vidro.


• Secção de recuperação de calor residual

Para aumentar a temperatura da chama do forno, é concebido um dispositivo de recuperação de calor residual que utiliza o calor residual para aquecer o ar e o gás de combustão,aumentar a temperatura da chama e poupar energia.


• Fornecimento de gás e escape de gases residuais

Um sistema de abastecimento de gás e de escape de gases residuais é concebido para garantir o funcionamento contínuo, regular e eficiente do forno, que inclui uma unidade de inversão de dois andares, um canal de escape de ar e gás,canal de fumo médio, soprador, canal principal e chaminé.


4Equipamento e materiais de abastecimento




5Embalagem e transporte


JEFFER tem uma vasta experiência em experiências de embalagem, carregamento e entrega de produtos através de vários transportes.





6. FAQ

P:Quem somos nós?

A: A JEFFER Engineering and Technology Co., Ltd é uma empresa de engenharia profissional especializada em projeto, consultoria em tecnologia de engenharia, engenharia, aquisição, construção (EPC),e gestão da operação do projecto.

P: Pode oferecer serviços de concepção?

R: Sim, poderíamos desenhar desenhos completos de soluções de acordo com suas exigências.

P: Como posso obter o preço?

A:Para linha de produtos, por favor forneça a especificação detalhada da produção que deseja produzir, então lhe forneceremos um plano económico para sua referência.Para o serviço de engenharia,por favor, forneça sua exigência, forneceremos o cronograma detalhado e plano para sua referência.
